Linha de corte longitudinal de tira fina 1650
Para aço laminado a frio e inoxidável: espessuras de 0,3–3,0 mm, largura de até 1650 mm, tolerância de tira ±0,05 mm.

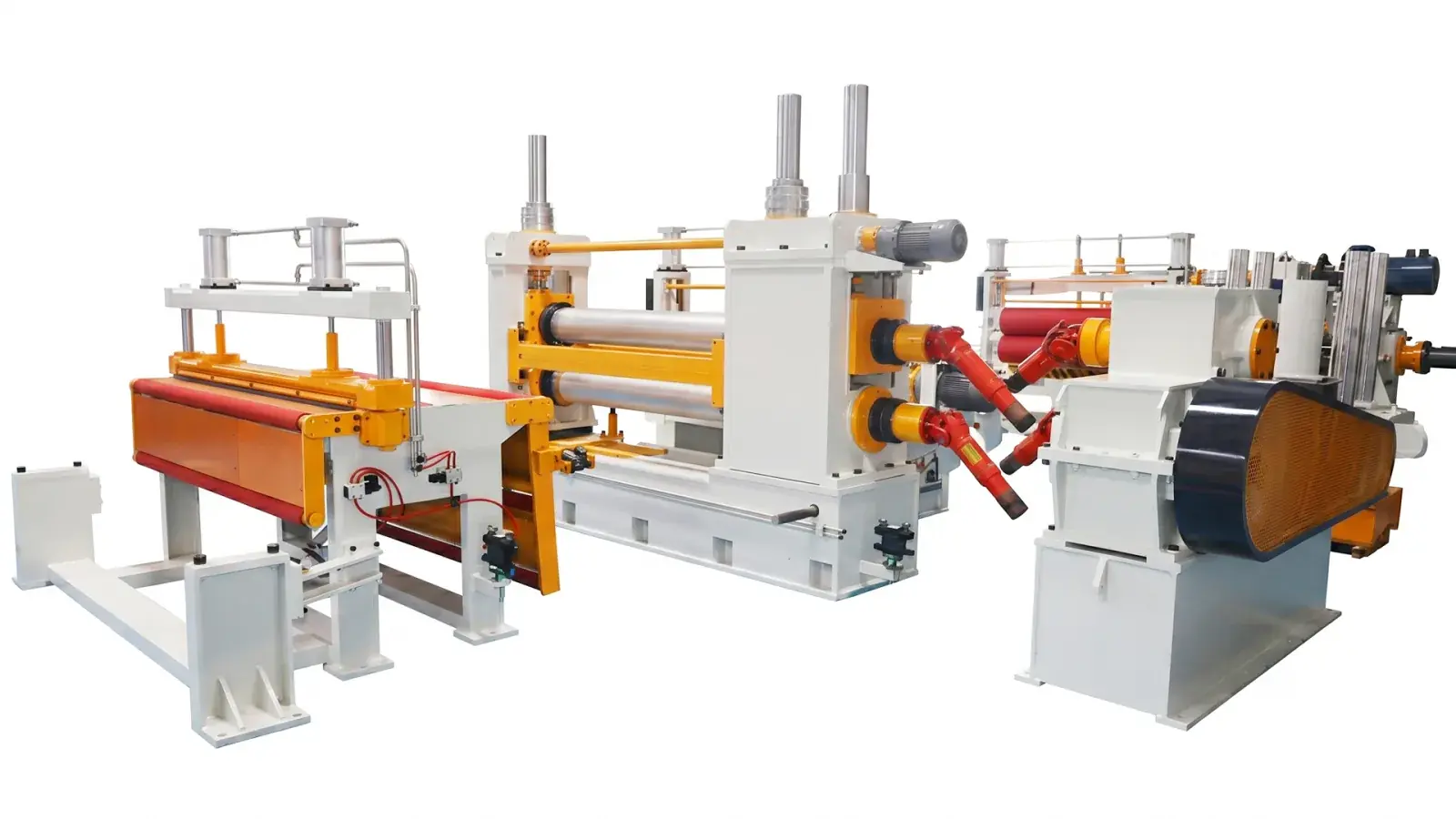

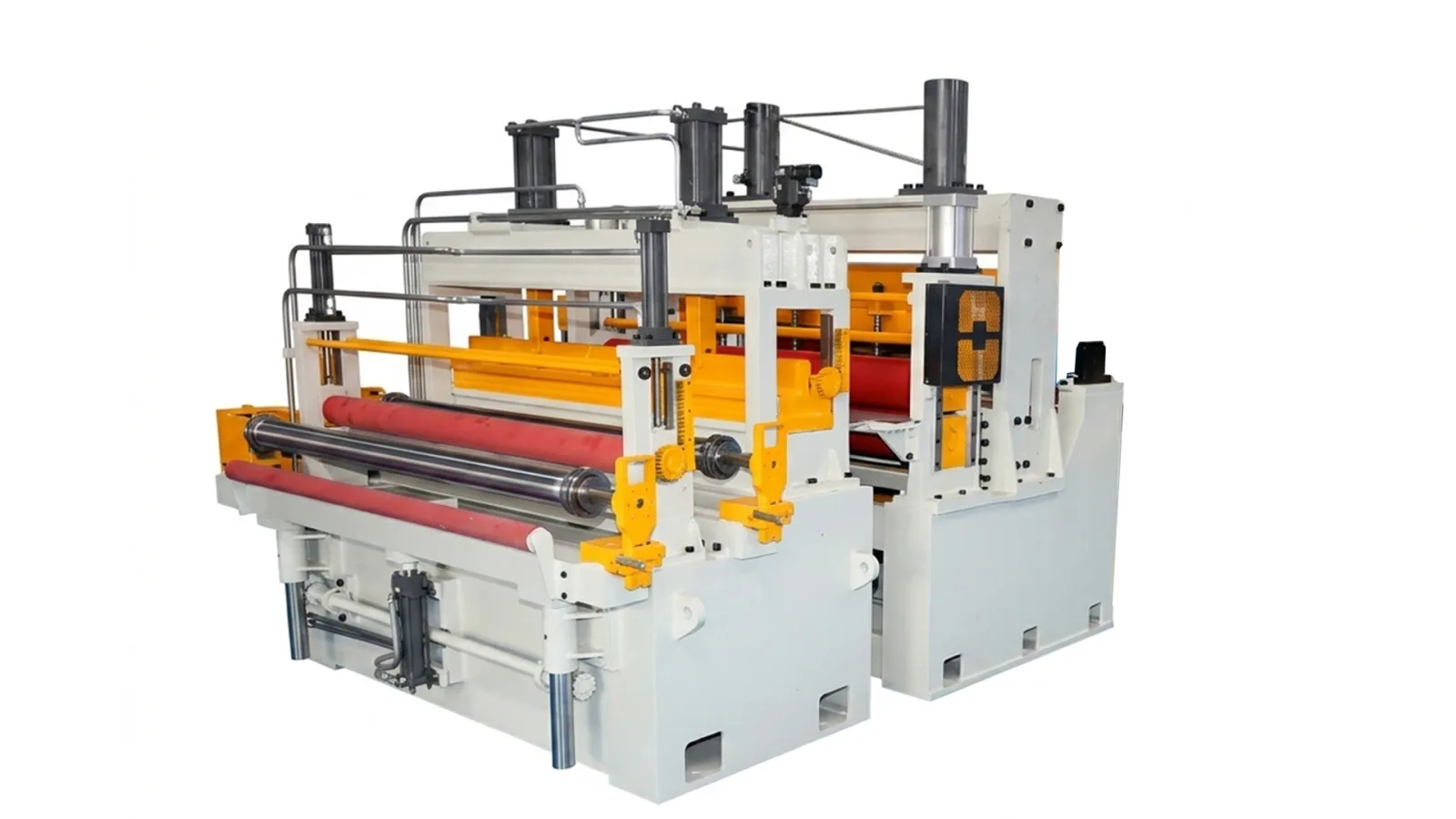

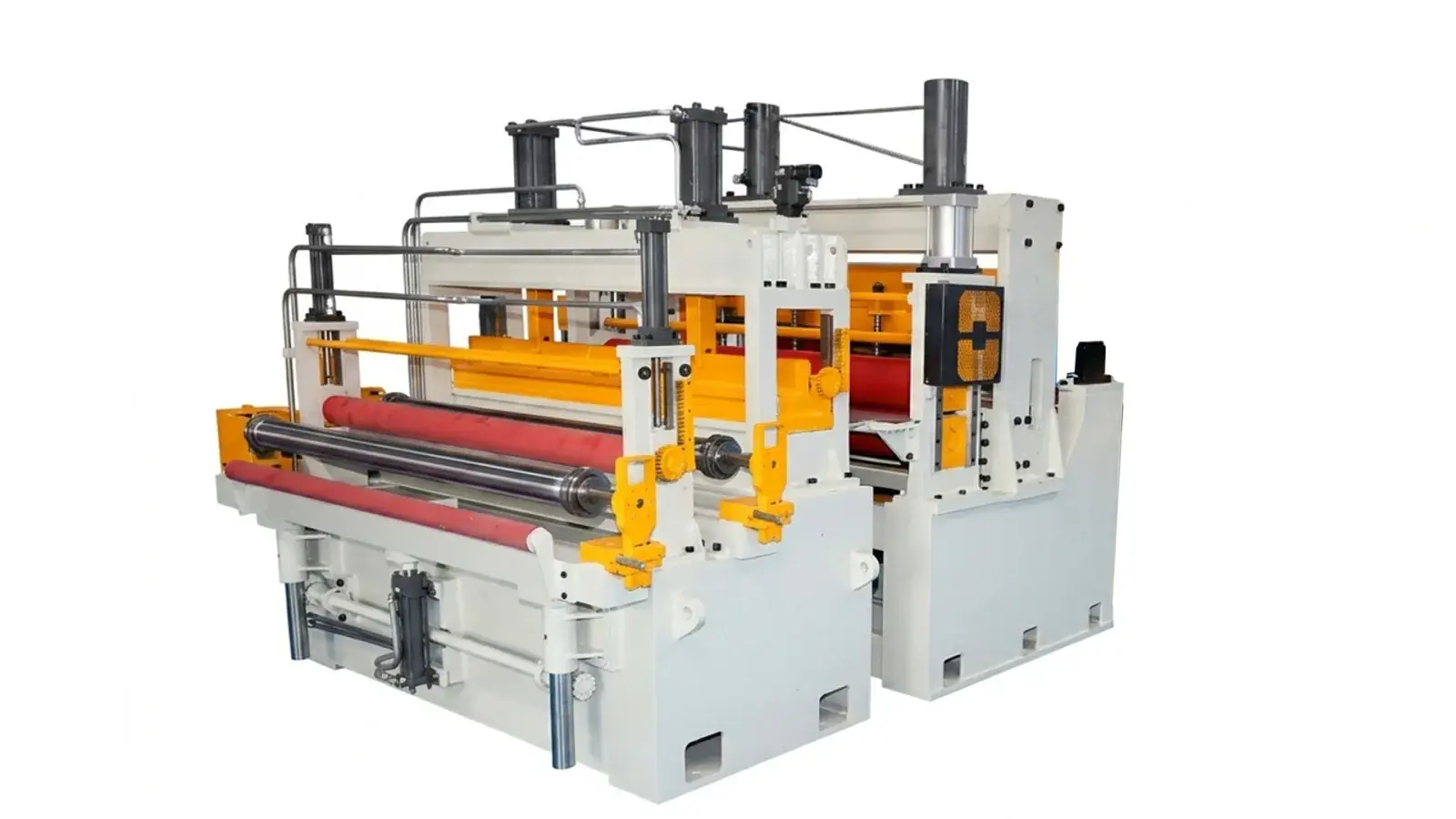

A linha de corte longitudinal de tira fina 1650 é a configuração de referência para bobinas de aço laminado a frio e aço inoxidável de 0,3–3,0 mm de espessura, com largura máxima de bobina de 1650 mm. A linha integra desbobinamento controlado, guiamento de entrada, corte com facas de disco giratório, recolhimento de aparas laterais, separação de tiras, controle de tensão e bobinamento em um processo coordenado.
Com tolerância de largura de ±0,05 mm e velocidade de até 120 m/min, a linha atende às necessidades de centros de serviço de bobina, fábricas de tubos e oficinas de estampagem e conformação de metal.
Especificações — Linha de corte longitudinal de tira fina 1650
| Material | Bobina de aço laminado a frio e bobina de aço inoxidável |
|---|---|
| Espessura da bobina | 0,3–3,0 mm |
| Largura da bobina | Até 1650 mm |
| Resistência à tração (referência) | σb ≤ 480 MPa |
| Peso máximo da bobina | 15 t |
| Diâmetro interno da bobina | Ø508 / Ø610 mm |
| Diâmetro externo máximo da bobina | ≤ Ø2000 mm |
| Saída | Bobinas de tira cortada de precisão |
| Diâmetro interno da bobina acabada | Ø508 mm |
| Diâmetro externo máximo da bobina acabada | ≤ Ø2000 mm |
| Peso máximo da bobina acabada | 15 t |
| Largura mínima de tira | 25 mm |
| Número de tiras | Até 22 tiras a 0,3 mm; 6 tiras a 3,0 mm |
| Tolerância de largura de tira | ±0,05 mm |
| Rebarba (referência) | ≤ 3% da espessura da tira |
| Largura de refilo lateral (referência) | 4–10 mm |
| Velocidade da linha | 0–120 m/min |
| Velocidade de passagem | 0–15 m/min |

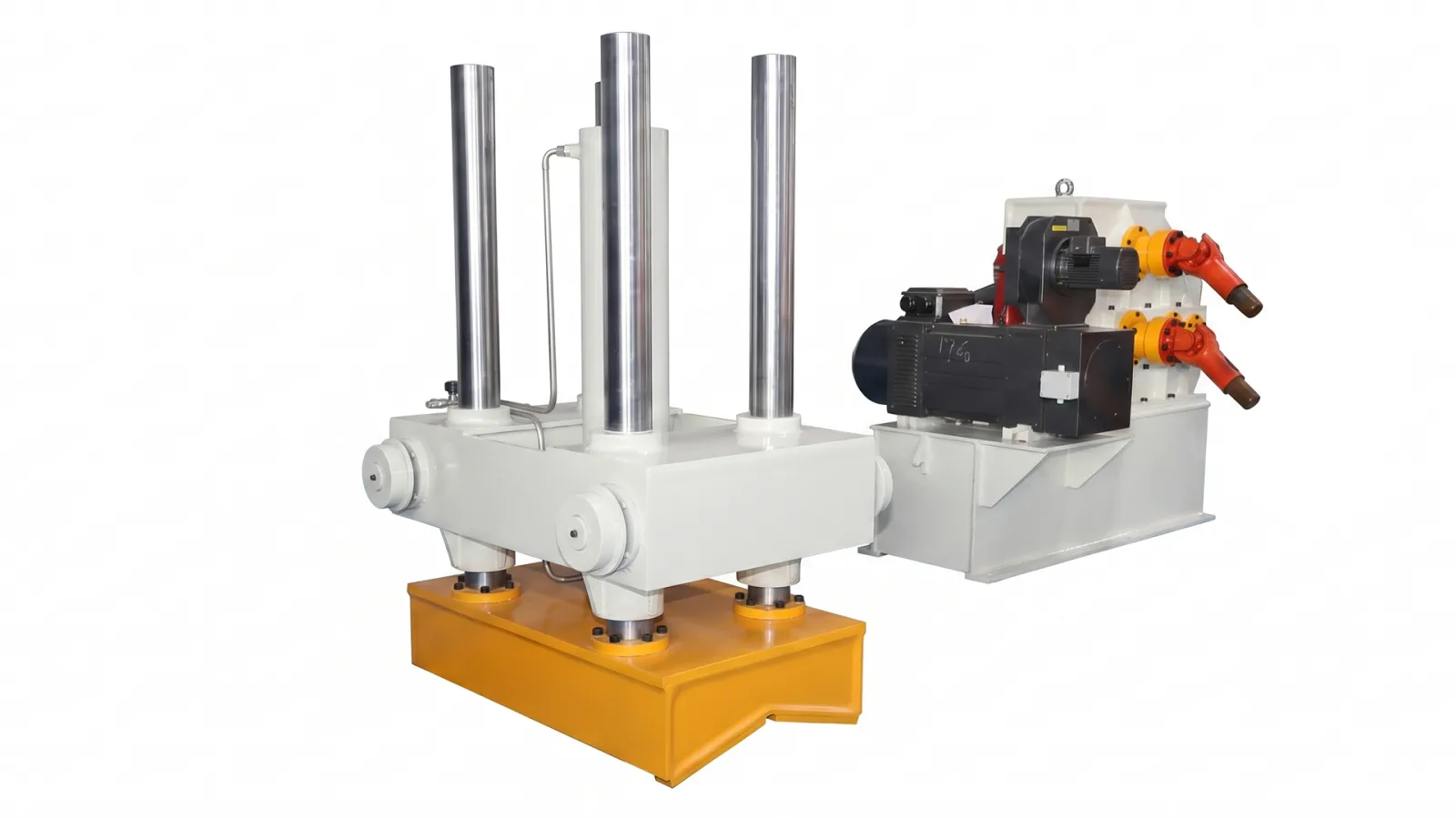

| Eixo porta-facas | 2 × Ø230 mm |
| Faca de corte | Ø350 × Ø230 mm |
| Motor do cabeçote de corte | Motor de 90 kW de velocidade variável |
| Potência instalada (referência) | 270 kW |
| Alimentação elétrica (referência) | 380 V / 60 Hz / trifásico |

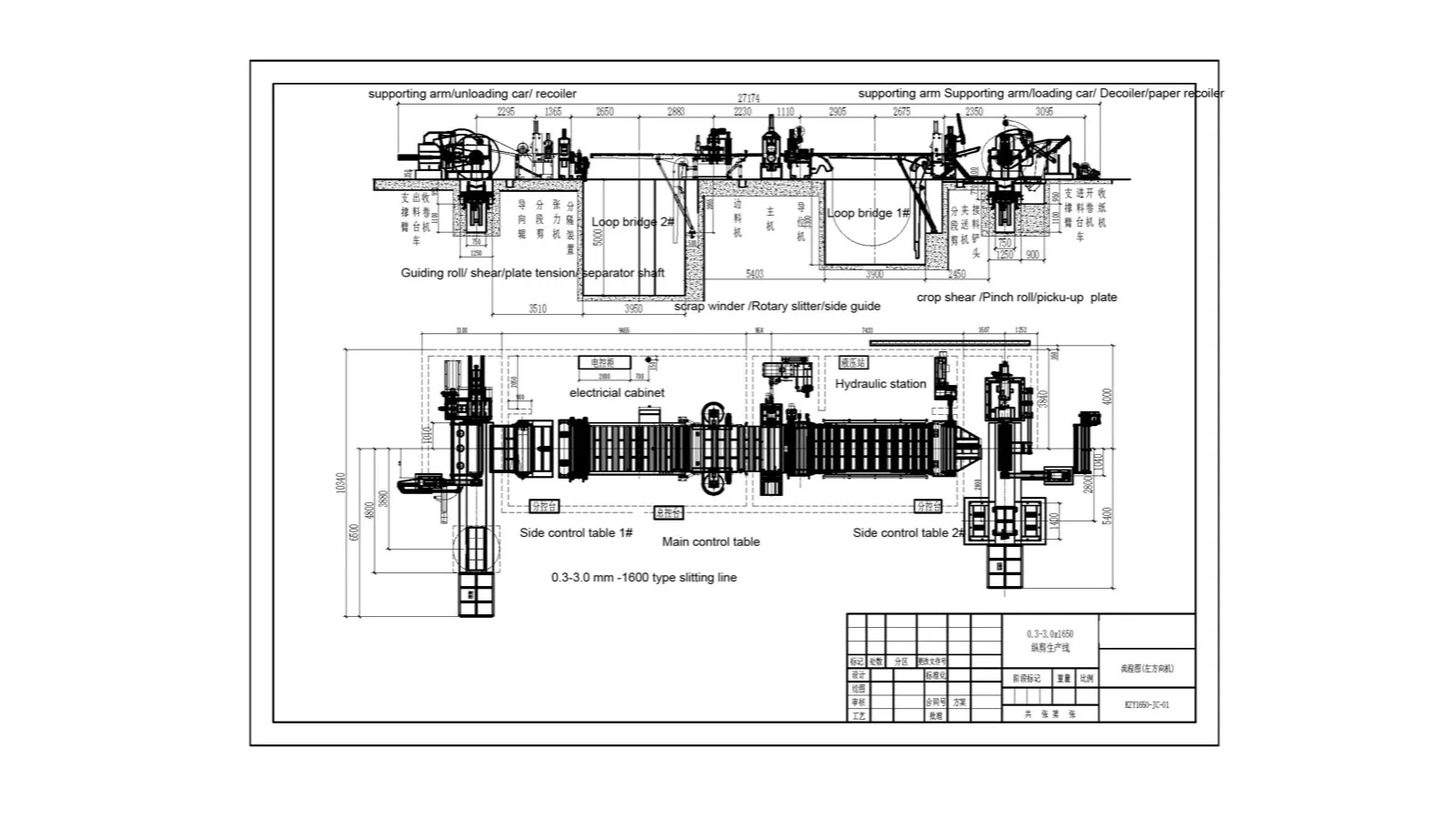

| Área ocupada (referência) | Aprox. 27 m × 9 m |
