Linha de corte longitudinal de alta precisão 1350
Para bobinas de aço inoxidável laminado a frio séries 200/300/400: espessuras de 0,3–4,0 mm, velocidade de até 200 m/min, tolerância de tira ±0,1 mm, até 30 tiras.

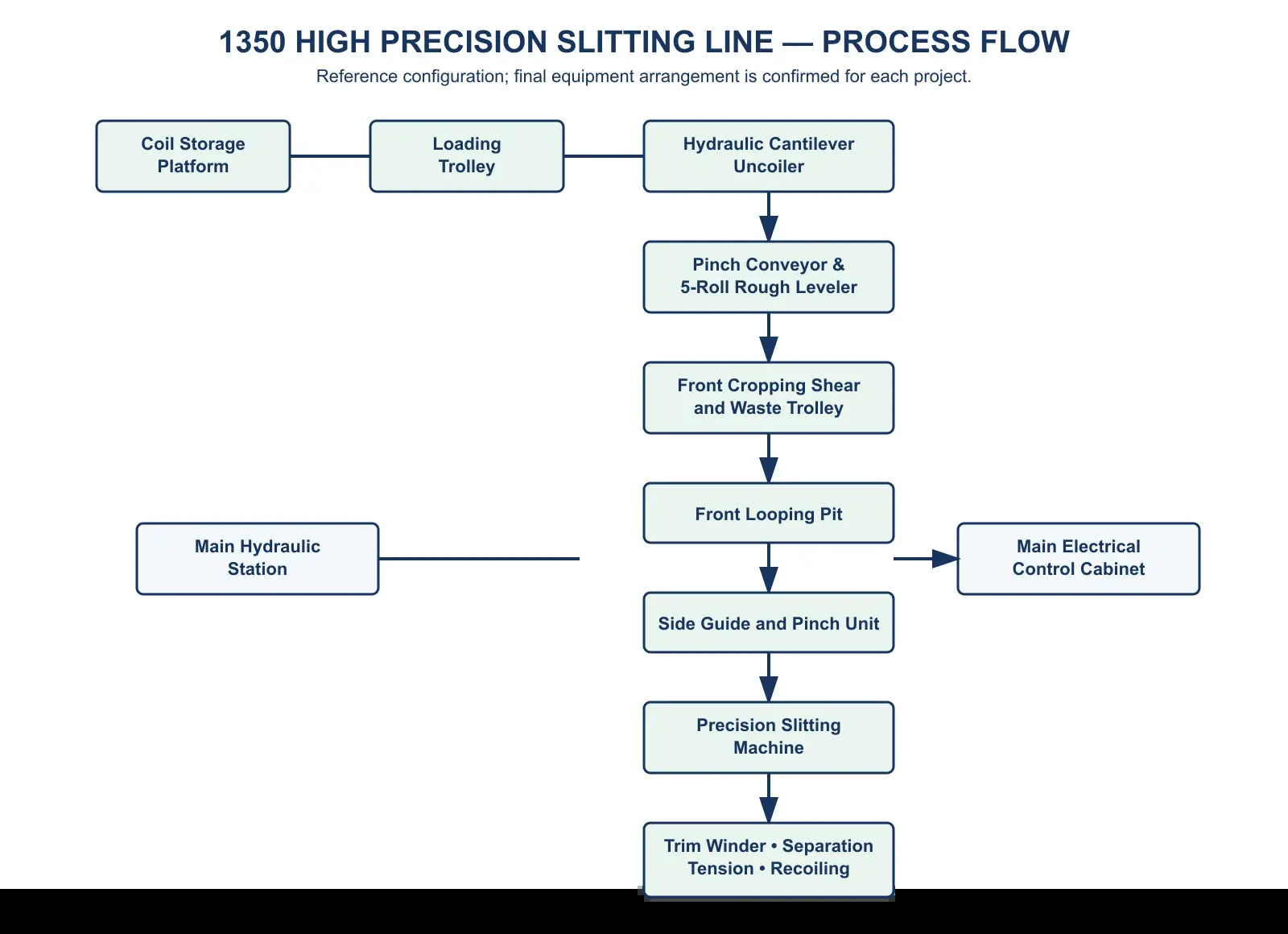

A linha de corte longitudinal de alta precisão 1350 é a configuração de referência da XIONGJIN para bobinas de aço inoxidável laminado a frio das séries 200, 300 e 400. A linha integra desbobinamento controlado, tratamento de entrada, corte de precisão com cabeçote de facas de disco giratório, controle de tensão e bobinamento inferior para obter bobinas de tira compactas e bem enroladas.
Com velocidade de corte de referência de até 200 m/min, tolerância de largura de tira de ±0,1 mm e capacidade de até 30 tiras, esta configuração é ideal para centros de serviço de aço inoxidável e fabricantes de tira de precisão.
Especificações — Linha de corte longitudinal de alta precisão 1350
| Material da bobina aplicável | Bobina de aço inoxidável laminado a frio, séries 200 / 300 / 400 |
|---|---|
| Espessura do material | 0,3–4,0 mm |
| Largura da bobina | 300–1300 mm máximo |
| Diâmetro externo da bobina | 1850 mm máximo |
| Diâmetro interno da bobina | 508 mm |
| Peso máximo da bobina | 15 MT |
| Resistência do material (referência) | Resistência à tração σb ≤ 385 MPa; limite de escoamento σs ≤ 325 MPa |
| Diâmetro interno da bobina acabada | 508 mm |
| Diâmetro externo da bobina acabada | ≤ 1800 mm |
| Peso máximo da bobina acabada | 15 MT |
| Número máximo de tiras | 30 tiras |
| Largura mínima de tira | 15 mm |
| Tolerância de largura de tira | ±0,1 mm |
| Rebarba | ≤ 3% da espessura do material |
| Desvio de camadas da tira | ≤ ±0,5 mm |
| Tolerância de telescopagem da bobina | ≤ ±2,5 mm, excluídas as cinco primeiras voltas; medido no diâmetro externo da bobina acabada ≤ 1500 mm |
| Curvatura da tira | ≤ 0,25 mm em 1000 mm; ≤ 0,5 mm em 2000 mm |
| Largura de refilo lateral | 5–15 mm |
| Requisitos de qualidade superficial | Sem defeitos adicionais de processamento na superfície da tira acabada após o processamento |
| Velocidade da linha (referência) | 0–200 m/min |
| Velocidade de passagem | 0–15 m/min |
| Alimentação elétrica | 380 V ±10%, 50 Hz, trifásico |
| Potência instalada | Aproximadamente 320 kW |
| Método de corte | Corte motorizado |
| Método de bobinamento | Bobinamento inferior |
| Castelo de corte | 1 jogo |
| Equipe de operação | 1 técnico e 2–3 operadores gerais |
| Área ocupada (referência) | Aprox. 25–30 m de comprimento × 12 m de largura; layout final a confirmar |
| Cor da linha e direção de operação | A confirmar pelo comprador |
