Linha de corte transversal com tesoura de parada 1650 (4HI)
Niveladora 4HI de 19 rolos, alimentação NC e empilhamento automático; chapa de 0,3–4,0 mm.

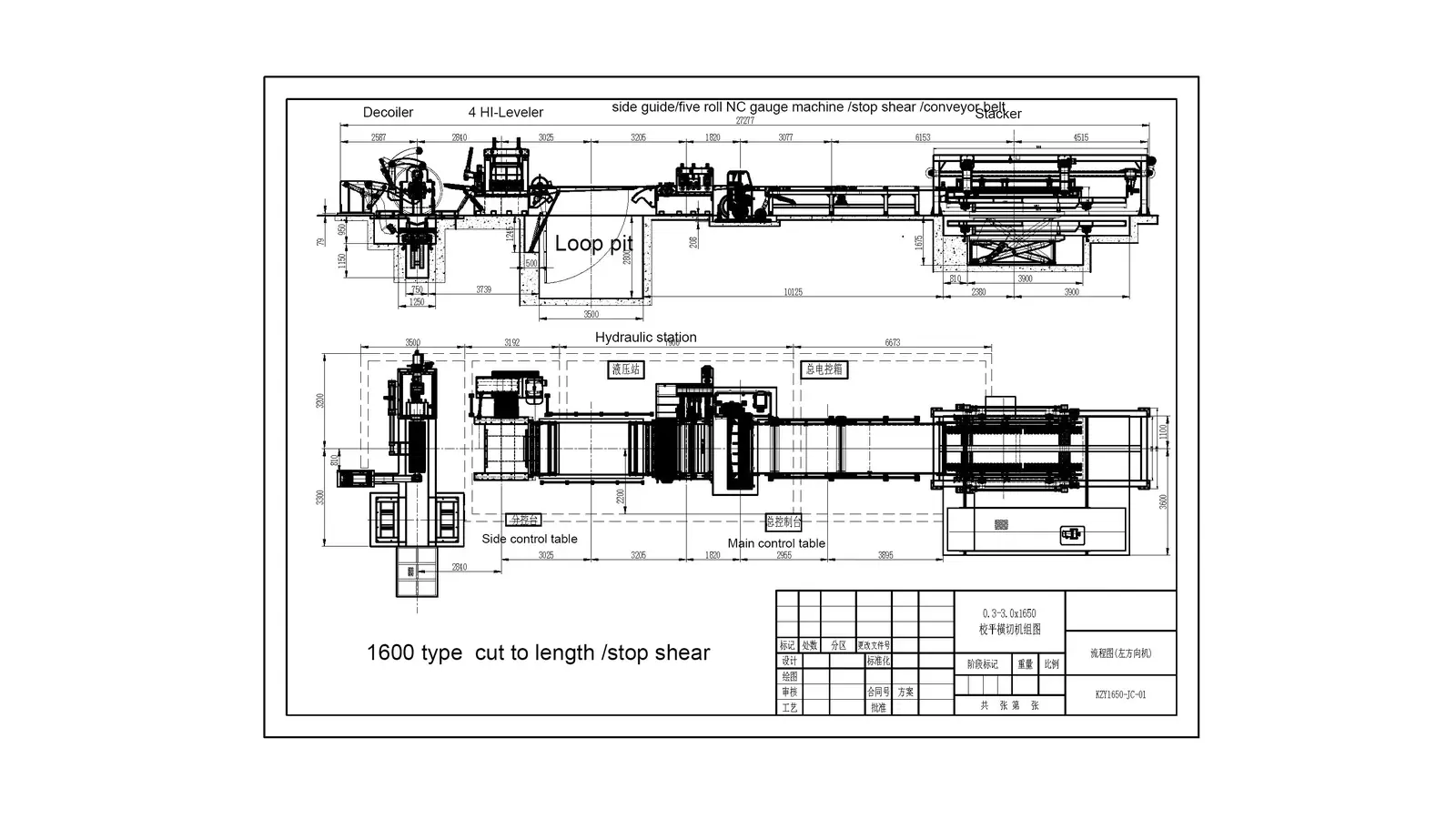

A linha de corte transversal com tesoura de parada 1650 converte bobinas de aço em chapas niveladas de comprimento programado. A configuração de referência combina processamento de bobina, niveladora de precisão 4HI de 19 rolos, alimentação NC, tesoura de parada, mesa de rolos e empilhamento automático.
Ideal para chapa laminada a frio, chapa galvanizada, chapa decapada e chapa de aço automotivo dentro da faixa de materiais da cotação técnica — do estoque de bobinas ao empilhamento ordenado de chapas. Opção técnica: niveladora 6HI.
Especificações — Linha de corte transversal com tesoura de parada 1650 (4HI)
| Material aplicável | Chapa laminada a frio; chapa galvanizada; chapa decapada de uso geral; chapa de aço automotivo |
|---|---|
| Espessura da bobina | 0,3-4,0 mm |
| Largura da chapa | 300-1.550 mm máximo conforme a cotação de referência fornecida |
| Diâmetro externo da bobina | 600-2.000 mm |
| Diâmetro interno da bobina | 508 / 610 mm |
| Peso máximo da bobina | 15 t |
| Resistência à tração do material | σb ≤ 980 MPa |
| Forma do produto acabado | Chapas de aço niveladas e cortadas sob medida, empilhadas automaticamente |
| Comprimento da chapa | 210-4.000 mm máximo, conforme a referência do empilhador fornecido |
| Largura da chapa acabada | 300-1.550 mm máximo |
| Tolerância de comprimento (L = 1 m) | ≤ ±0,3 mm em velocidade constante; ≤ ±0,5 mm durante a aceleração ou desaceleração, na condição de referência indicada na cotação |
| Tolerância de diagonal (L = 1 m) | ≤ ±0,5 mm em velocidade constante, na condição de referência indicada na cotação |
| Precisão de nivelamento | ≤ +1,0 mm/m² valor de referência |
| Rebarba de corte | ≤ 5% da espessura da chapa |
| Precisão de empilhamento | Desalinhamento ≤ 1 mm |
| Capacidade de empilhamento | 5.000 kg máximo |
| Velocidade de corte | 0-60 m/min |
| Potência instalada | Aproximadamente 250 kW |
| Alimentação elétrica | 380 V / 60 Hz / trifásico |
| Área ocupada (referência) | 28 m × 8 m |

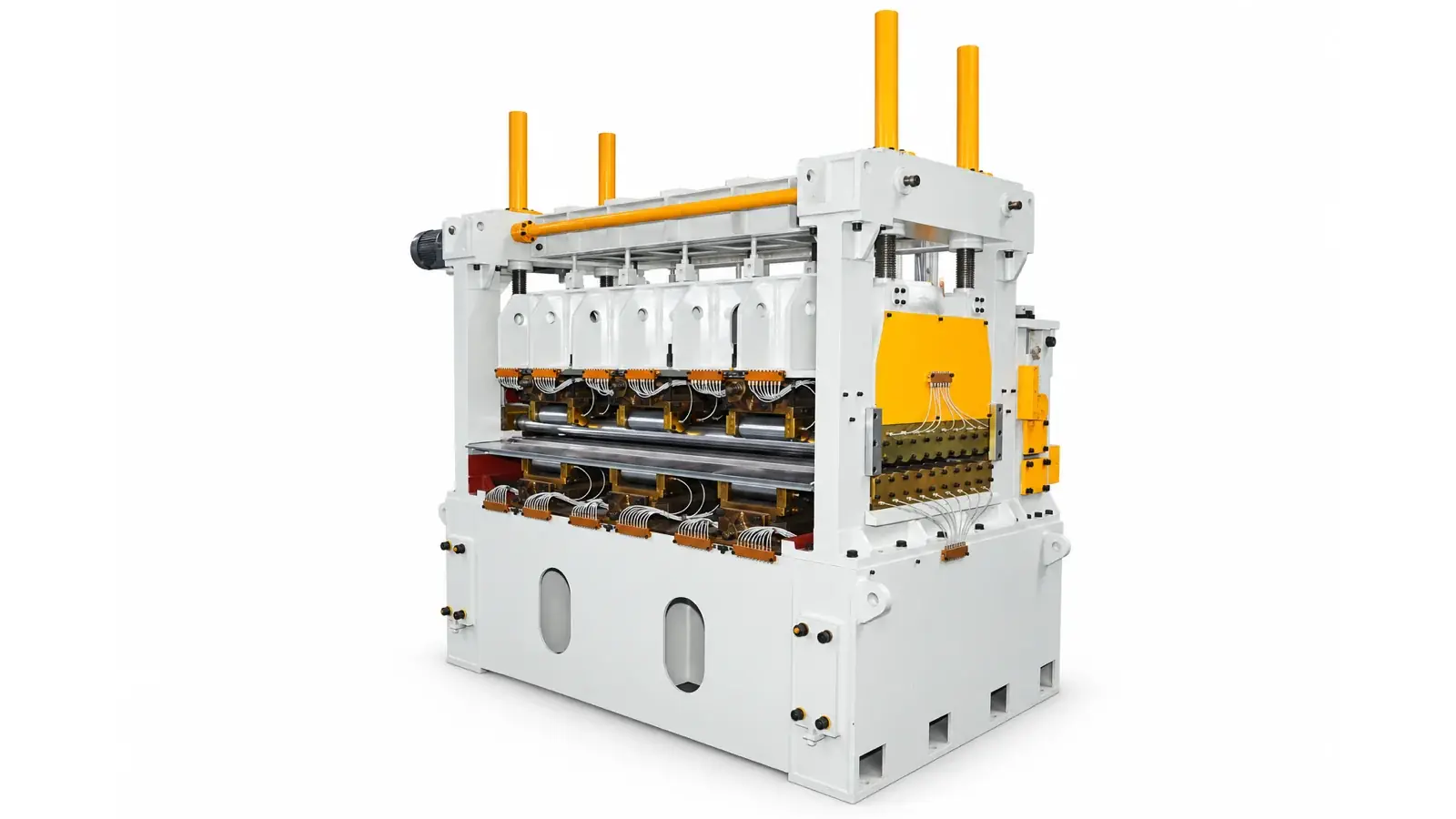

| Configuração da niveladora | Niveladora de precisão 4HI de 19 rolos |
| Opção técnica | Niveladora 6HI disponível como opção de engenharia |
